Çatlak denetiminin hangi sistemini tercih edersiniz?
Eski, güvenilmez, kısa ömürlü ve faydasız olanı mı,…
…yoksa günümüzdeki standartlara uygun, akıllı, doğru ve uzun ömürlü mü?
Orijinal tcl-i RISSMONITOR© TİP TT1 STANDART
İlk defa 1977'de patentlenmiştir. Çatlak denetiminde dünya çapında lider sistem,
birçok kez taklit edildi, ancak hiç benzeri yapılamadı!
RISSMONITOR veya optik cihazlarla ilgili ürün bilgileri için lütfen burayı tıklatın
Ülkenizde güvenilir, uzman bir bayi arıyoruz. Başvuruları mümkünse İngilizce veya Almanca olarak admin@rissmonitor.com adresine gönderiniz
DİKKAT! Sahte ürünler piyasada!
Bilgi ve Servis Merkezi:
|
CZ/H/PL/RU/SK/SLO/TR
RISSMONITOR ● Doğu Avrupa
Skupina ● tcl – i
Majova 28 CZ-350 02 CHEB
Faks: +49 (0)322 22479284
info@rissmonitor.com

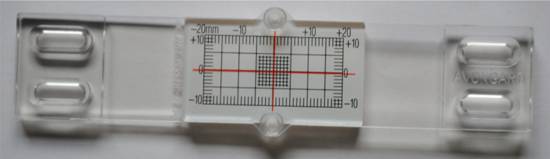

tcl – i ● RISSMONITOR© TİP TT 1 Standart ve TİP TT 1 Artı
tcl – i ● ÇATLAK MONITÖR© TİP TT 1 Standart
Termik genleşme katsayısı 7 x 10-5

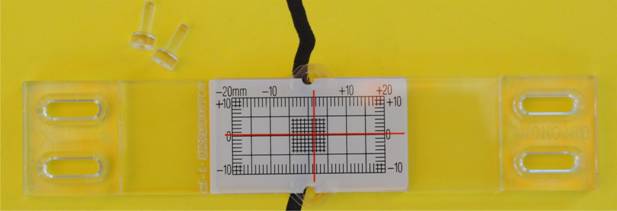

Bir düzeydeki deformasyonların kaydı. tcl – i ● RISSMONITOR© TİP TT 1 Standart, alttaki kalibre edilmiş ölçme skalalı, üstteki odak işaretli olmak üzere, üst üste gelen ve serbest bir şekilde kaydırılabilen 2 bileşenden oluşur. tcl – i ● RISSMONITOR© TİP TT 1 Standart, teslimat sırasında fabrikada sıfır pozisyonunda durdurulmuştur. Çalışma imkanını sağlamak için, kurulumdan sonra dübellerin çıkartılması muhakkak şarttır. Teslimat kapsamına dahil olan ve çatlağı köprüleyen 2 bileşen tutkalı yapıya takılı olup, monitörün iki yarısı size atanmış pyapının her hareketini takip eder ve bunları odak işaretinin ölçme skalasında kaydırılmasıyla gösterir. Böylece dikey, yatay ve rotasyon hareketleri doğrudan okunabilir. Dolayısıyla ölçme skalasının 0,2 mm ve odak işaretinin 0,3 mm olarak kalibre edilmiş çizgi kalınlığı, 0,2 mm'lik bir okuma hassasiyeti sağlar. tcl – i ● OPTOMETRICS programındaki bir ölçme büyütecinin kullanılmasıyla bunu en az 0,1 mm iyileştirmek de mümkündür. Okumanın sonuçları (odak işaretinin ölçme skalasına nispeten konumu), teslimat kapsamına dahil protokol kartına aktarılır veya fotoğraf olarak kaydedilir ve böylece devam eden bir yapı deformasyonunun sürecini belgeler. Okumaların sıklığı, uzmanın kararına göre belirlenir ve deformasyona neden olan durumlara uygun hale getirilmelidir. Yanında vurma ve kazma çalışmaları yapılan veya yeraltı suları alçaltılan durumlarda günde birkaç kez okuma yapılması gerekir.

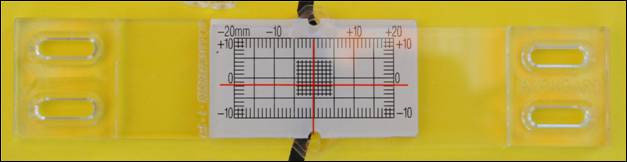

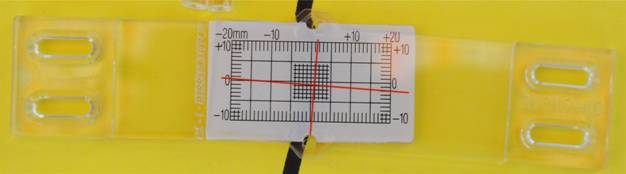

Kurulumdan ve sıfır konum durdurması giderildikten sonra tcl – i ● ÇATLAK MONITÖR© yatay,
dikey

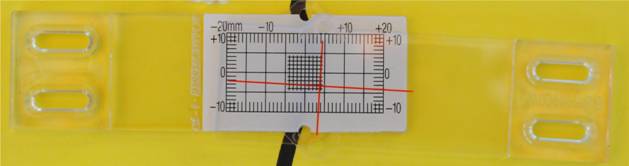

ve rotasyon deformasyonları gösterir,
hem de görülen her kombinasyonda

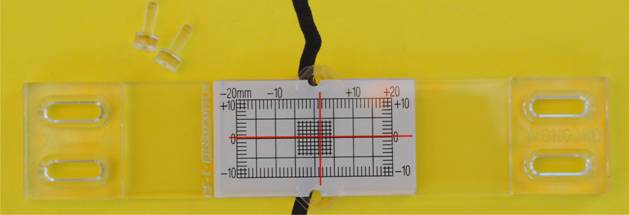

tcl – i ● ÇATLAK MONITÖR© TİP TT 1 Artı
Termik genleşme katsayısı 7 x 10-5

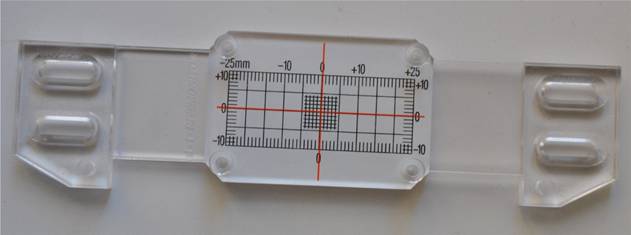

tcl - i ●ÇATLAK MONITÖR© TİP TT 1 Standarttaki gibi kurulum ve çalışma şeklinde, ancak +/- 25 mm yatay ölçme alanıyla, 4 dübelle fabrikada sıfır pozisyonunda sabitlenir. İki ölçme direği, 0,01 mm çözünürlüğündeki dijital bir hassas ölçme cihazıyla elde edilen sonuçtaki değişikliklerin kaydını mümkün kılar. Kurulumdan sonra, ölçme skalasının 4 köşesindeki resimde net bir şekilde görülebilen plastik dübellerin muhakkak sökülmesi gerekir.
tcl-i ÇATLAK MONITÖR© TİP TT 2 KÖŞE
|
|
|
tcl – i ● ÇATLAK MONITÖR© TİP TT 2 Köşe
Termik genleşme katsayısı 7 x 10-5
|
|

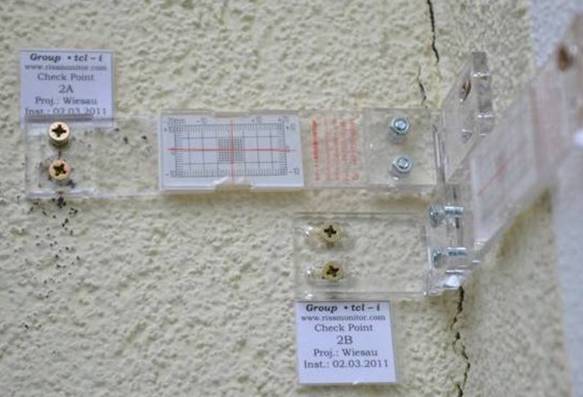

Birbirine belli bir açıda bulunan parçaların arasındaki deformasyonların kaydı. Temel bileşenler, tcl – i ● ÇATLAK MONITÖR© ADAPTÖRÜ ilave edilen tcl – i ● ÇATLAK MONITÖR© TİP TT 1 Standardıdır. tcl – i ● ÇATLAK MONITÖR© TİP TT 2 köşesi karşılıklı çift olarak kullanılır. Adaptör, bir monitörün ölçme skalası, diğerininse odak işaretiyle donatılmış yarısına vidalanır. Adaptör, 67° ile 247° arasında kademesiz olarak ayarlanabilir ve böylece yapı şartlarına sorunsuz bir şekilde adapte olabilir.
|
|
|

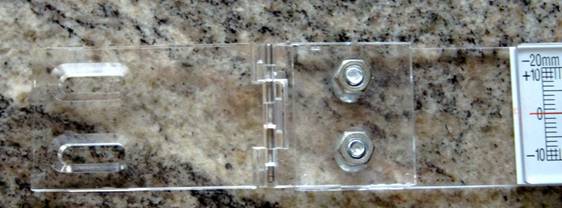

tcl – i ● ÇATLAK MONITÖR© ADAPTÖRÜ
Termik genleşme katsayısı 7 x 10-5
|
|
tcl - i ● ÇATLAK MONITÖR© adaptörü komple bağlantı malzemesiyle birlikte teslim edilir ve köşe uygulamalarını (kurulacak parçanın yapı köşeleri, taban plakası/kat tavanı) ve daha büyük yüzey engellerinin dengelenmesini mümkün kılar, örneğin kırılma veya taş duvar. tcl – i ● ÇATLAK MONITÖR© ADAPTÖRÜ bir tcl – i ● ÇATLAK MONITÖR© TİP TT 1 Standart veya tcl – i ● ÇATLAK MONITÖR© TİP TT 1 Artıya vidalanır ve yakl. 67° ile yakl. 247° arasına kademesiz olarak uyar.
|

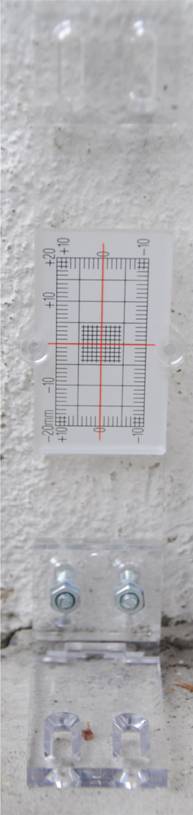

tcl-i ÇATLAK MONITÖR© TİP TT 3 Taban plakası/kat tavanı
|
|
tcl – i ● ÇATLAK MONITÖR© TİP TT 3 Taban plakası/kat tavanı
Termik genleşme katsayısı 7 x 10-5
|
|
Bir tcl – i ● ÇATLAK MONITÖR© TİP TT 1 Standart ile buna 2 vidayla takılmış olan bir tcl – i ● ÇATLAK MONITÖR© ADAPTÖRÜN kombinasyonundan oluşan, yükselen yapı parçalarına göre taban plakalarını/kat tavanlarını kaldırmayı/indirmeyi kaydetmek içindir
|

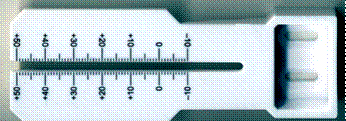

tcl – i ÇATLAK MONITÖR© TİP TT 4 Duvar kaydırması
|
|
|
|
|

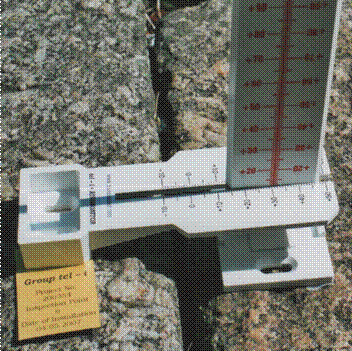

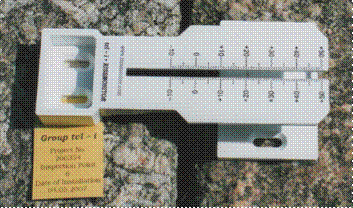

tcl – i ● ÇATLAK MONITÖR© TİP TT 4 Duvar kaydırması, aşağıdaki ölçme alanlarını kapsar: -5 ile +110 mm arası kayma, -10 ile +50 mm arası çatlak genişliği.
|
|
|
|
tcl – i ● ÇATLAK MONITÖR© TİP TT 4, 3 parçadan oluşur:
Ölçme taburesi: bu, geriye atlayan yapıda çatlağın yakl. 5 mm yanına, uzun delikler çatlağa dik açıda olacak şekilde takılır
|
|
|
Ölçme plakası: bu, çıkıntılı yapıya, arkadaki kenar, ölçme taburesinin ona dönük kenarından yakl. 40 mm uzakta olacak ve ölçme plakası ölçme taburesinin ortasından dik olarak taşacak şekilde kurulur.
|
|
|
Cetvel: bu, yuva, ölçme taburesinin kılavuz kenarları arasında, ortadaki yükseltinin üzerine tam oturacak şekilde, "-5" gösterge kenarıyla ölçme plakasının aralığından geçirilir. Ölçme plakası artık kırmızı skalada kaymayı, cetvelin kırmızı orta çizgisiyse siyah skalada çatlak genişliğindeki değişikliği gösterir.
Cetvel, okumadan sonra ölçme plakasından çıkartılır ve daha sonraki okumalar için güvenli bir yerde saklanır.
|
|
|
Ölçme plakasının dış kenarıyla ölçme taburesinin dış kenarı arasındaki mesafe ölçülerek, çatlak kenarındaki paralel kaydırmalar (Z ekseni) da kaydedilebilir
|
yeni bir boyut
Diğer ürün ve fiyat bilgileri için bakın:
info@rissmonitor.com
www.rissmonitor.com
www.sachverstaendigen-bedarf.eu
|
|
|
Sayın
RISSMONITOR AB
tcl – i · Almanya
Schulweg 6
D-95199 THIERSTEIN
Faks:+49 (0)322 22479284
Tel: +49 (0)9235 968885
sales@rissmonitor.com
|
|
Yazı:
Tarih:
|
SİPARİŞ
Bu belgeyle, teslimat için aşağıdakileri sipariş ederim(z)
Yukarıda belirtilen adrese
(Postayla normal gönderim)
|
Sıra
|
Ürün
|
Miktar
|
Fiyat/
Birim
|
Toplam
|
|
001
002
003
004
005
006
007
008
009
010
011
012
013
|
tcl – i · Rissmonitor© TT 1 Standart
tcl – i · Rissmonitor© TT 1 Artı
tcl – i · Rissmonitor© TT 2 Köşe
tcl – i · Rissmonitor© TT 3 Taban Plakası/Tavan
tcl – i · Rissmonitor© TT 4 Duvar Kayması
tcl – i · Rissmonitor©adaptörü, yakl. 67° ile 247° arası açılar için sıra 1 ile bağlantılı olarak
tcl – i · Çatlak genişliği cetveli
Özel tutkalKısım mektubu 3g
Ek protokol kartı TT 1 – TT 3/TT 4
tcl - i · Rissmonitor© dijital, artı 1 çatlak sensörü ile 1,5 m sensör kablosu, bellek kapasitesi 16.000 veri seti
Klima sensörü var/yok
Maksimum 4 ek çatlak sensör için Multisensor genişletme modülü (sensörsüz)
Net sipariş değeri
Paketleme ve gönderim masrafları oranı
(Normal gönderim, yurtiçi)
KDV
|
|
19,50
27,50
63,00
31,50
56,00
12,00
25,00
2,75
2,00
416,00
366,00
416,00
16,50
|
|
|
Normal gönderimdeki sipariş tutarının genel toplamı
|
|
|
|
Sıra 1 ile 5 arasının fiyatlarına protokol kart(lar)ı ve tutkallar da dahildir
sıra 12 için belirtilen tutar, normal gönderim içindir, acil veya kuryeyle gönderimin gönderim masrafları, harcamaya göre ilave edilir.
|
Mühür ve imza
|
Teslimat adresi (gönderenin adresinden farklıysa):
|
Yukarıda belirtilen fiyatlar, 01/2013 tarihli fiyat listesine uygundur
Teslimat ve hesaplama, siparişin alındığı gün geçerli olan fiyatlardan yapılır.
|
