DİJİTAL ÇATLAK MONITÖR^© Rissfox Mini

komple sistem, uzaktan çatlak denetimi için de

Maksimum 110 m yarıçapta maksimum 10 ölçme noktası

2,5 µm çözünürlüğünde ± 5 mm aralındaki çatlak değişikliklerinin kaydı için. Hava sıcaklığı ve nem için isteğe bağlı olarak klima sensörleriyle.

Darbe ve suya dayanıklı bir mahfaza, yüksek çözünürlüklü 12 bitlik çatlak analizi elektroniğini, bir RISC-Micro kontrol cihazını, maksimum 64.000 ölçüm değeri olan hafızayı ve gerçek zamanlı bir saati birleştirerek, çok yüksek performanslı bir analiz sistemi oluşturur. Entegre yüksek hızlı çatlak denetimi sayesinde kısa süreli çatlak sarsıntıları bile güvenli ve hassas bir şekilde tanınabilir.

Tek takımla maksimum 2 yıl için pil kullanımı (2 x AA). Kayıtlı veriler akımsız durumda da saklı kalır.

Sensörün basit, çatlağı köprüleyecek şekilde montajından sonra ölçme sistemi ya önceden PC'de programlanmış ölçme görevini tam otomatik olarak başlatır, ya da mıknatıslı şalterle temassız bir şekilde etkinleştirilir.  Bunun üzerine veri günlük kaydedicisi, ölçüm verilerini serbest bir şekilde ayarlanabilir sıklıkta kaydeder.

Klima sensörlü donanımda, iklim koşullarının etkilerinden kaynaklanan çatlak genişliği değişiklikleri süzülebilir. Böylece çatlak genişliği değişikliklerinin asıl bileşenleri aşağıdaki şekilde çözümlenebilir:

• mekanik
• termik ve
• neme bağlı

DİJİTAL ÇATLAK MONITÖR^© Rissfox Mini

CİHAZ ÖZELLİKLERİ

• 16.000 ölçüm değerleri için veri belleği (maksimum 64.000 olarak genişletilebilir)
• Bellek ritmi 1 saniyeyle 24 saniye arasında serbest bir şekilde seçilebilir
• Serbest bir şekilde programlanabilir tam otomatik başlatma – durdurma işletmesi veya sonsuz kayıt (halka bellek prensibi)
• Gerçek zaman için kuvars saati ve gerçek zamanlı takvim entegre edilmiştir
• Ölçme alanı çatlak genişliği: 10 mm (± 5 mm)
• Çözünürlük: 2,5 µm
• Maksimum 100 Hz ile yüksek hızlı çatlak denetimi mümkündür
• Mıknatıslı şalterle sensör tarama ve sistemi başlatma
• Hava sıcaklığı ve nem için isteğe bağlı olarak klima sensörleri
• Klima sensörlerini yapılandırma gerekmez
• Ölçme alanı klima: -20º ile 70º C arasında/%0 ile %100 rF arasında
• Çözünürlük: 0,1º C/ %0,1 rF
• Ölçme toleransı: <0,4º C/<%3,0 rF; isteğe bağlı <0,3º C/<%1,8 rF
• İsteğe bağlı yazılımla değerlendirme ve yapılandırma
• Aralıksız klima denetimi için min/maks denetimi
• SMS, telefon vs. için alarm çıkışı
• Başka harici sensörler de bağlanabilir
• İstek halinde kalibrasyon sertifikası
• Ölçüm verileri akımsız durumda da saklı kalır
• Pil kullanımı sayesinde şebekeden bağımsızdır
• 1 takım (2 x AA) pille maksimum 2 yıl çalışma süresi
• Darbelere ve suya karşı dayanıklı veri günlük kaydedicisi mahfazası
• Duvara montaj mümkündür, vidalar örtülüdür
• Veri günlük kaydedicisinin ebatları (Y x G x D): 88 x 120 x 50 mm
• Multisensor modülüyle cihazdan maksimum 100m mesafede maksimum 5 çatlak sensörüyle genişletilebilir
• SMS modülüyle maksimum 5 katılımcıya alarm verme
• Telsiz modülüyle veri aktarma ve alarm, e-posta ve SMS üzerinden çağrılabilir veya başlatılabilir.

Multisensor genişletme modülü

Dört ilave sensör girişi ve Rissfox Mini veri günlük kaydedicisine doğrudan bağlantı için esnek alarm çıkışıyla güçlü genişletme.

Multisensor genişletme modülünün bağımsız akım beslemesi, 4 adet piyasa AA piliyle gerçekleştirilir. Pil gerilimi tamamen bağımsız bir şekilde denetlenir. Sistem durumu LED'i, pilin değiştirilmesi gerektiğini gösterir

Genişletme modülüyle yüzey örten çatlak denetiminde, cihazın etrafında maksimum 100 m yarıçapındaki büyük yapılarda da yeni seçenekler ortaya çıkar.

CİHAZ ÖZELLİKLERİ:

• Maksimum 4 ek çatlak sensörünün bağlantısı
• Ölçüm verileri veri günlük kaydedicisine kaydedilir
• Esnek evrensel bus ile maksimum 10 m uzunluğundaki bir kabloyla veri günlük kaydedicisine bağlantı
• Çatlak analiz elektroniğinin ölçme alanı: 10 mm (+/- 5mm)
• İstek üzerine özel çatlak ölçme alanı 75mm temin edilebilir
• Auflösung der Riss-Analyse-Elektronik: 5μm (0,005 mm)
• Maksimum 100 m'lik çatlak sensör ölçüm hatları (sensörler ve hat, dahil değildir)
• Mıknatıs şalterle sensörü sıfırlama/sistemi tarama
• LED sistem ve pil durumu göstergesi
• SMS veya E-posta alarmı için alarm verme, sesli alarm vb.
• Alarm gecikmesi ve alarm eşikleri serbest olarak programlanabilir
• Alarm gecikmesi için kuvars hassasiyetinde saat entegre edilmiştir
• SoftFox analiz yazılımıyla basit yapılandırma
• Remotefox (DFÜ sistemi) ile sorunsuz olarak birleştirilebilir
• Akım beslemesi: 4 adet piyasa AA pili
• Kolay pil değiştirme, kullanım ömrü maksimum 2 yıl
• İstek halinde tüm sensörler için kalibrasyon sertifikası temin edilebilir
• Darbelere ve su sıçramasına karşı dayanıklı mahfaza
• Duvara montaj mümkündür (örtülü vidalar)
• Ebatlar: Y x G x D = 88 x 160 x 50 mm, piller de dahil ağırlık: 350 g

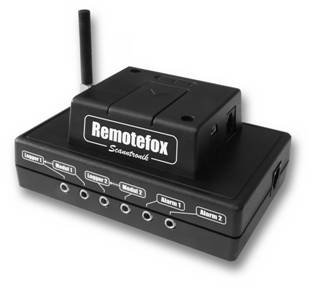

REMOTEFOX verileri uzaktan aktarma modülü

Bu çok güçlü modül, dünya çapında mobil ve kablosuz DFÜ veri sorgusu sunar. Genişletme modülü de dahil, maksimum 2 veri günlük kaydedicisine bağlantı, maksimum 10 çatlak sensörünün ölçme verilerinin uzaktan sorgulanabilmesini sağlar. Toplanan ölçüm verilerini otomatik olarak ve rahatlıkla düzenli, serbest bir şekilde programlanabilir aralıklarda e-postayla alırsınız. Verileri PC'de değerlendirme, aynen konum olarak ordaymış gibi gerçekleştirilir. Plan dışında geçici olarak acilen ölçüm verileri gerektiğinde, bunları modül sorgusuyla sorgulayabilirsiniz. Remotefox'un ayrıca SMS veya e-postayla esnek alarm için iki alarm girişi vardır. Bütün sistem, elektrik şebekesinden bağımsız çalışır ve 8 adet AAA piyasa piliyle çalıştırılır. Arzu edildiğinde ve mümkün olduğunda çalışma, adaptörle de gerçekleştirilebilir. Elektrik kesintisi veya düşük pil akımı durumunda cihaz otomatik olarak bir mesaj gönderir. Cihazın yapılandırması, analiz yazılımıyla kolayca ve rahat bir şekilde gerçekleştirilebilir.

CİHAZ ÖZELLİKLERİ

·        Seçilebilir gün ritminde tanımlanmış bir saatten itibaren e-postayla ölçüm verilerinin tam otomatik aktarımı

·        İki tam veri günlük kaydedicisi sistemi ve evrensel sensör bağlanabilir (örneğin 2 x RissFox-Mini + 2 x Multisensor)

·        E-posta/SMS ile (gecikme de dahil) alarm için iki giriş

·        Çağrı ile düzensiz veri çağrısı mümkündür (şebekeden kullanım)

·        Maksimum 10 e-posta adresi ve telefon numarası tanımlanabilir

·        Uyarı mesajları (örneğin pil zayıf) ile yüksek güvenilirlik, durum LED'i ve mıknatısla yerinde sistem testi

·        İsteğe bağlı yazılımla esnek yapılandırma mümkündür

·        Kuvars hassasiyetinde gerçek zamanlı saat ve gerçek zamanlı takvim entegre edilmiştir

·        Akım beslemesi: 8 AAA pil veya adaptör (isteğe bağlı)

·        Her biri 64.000 değer olan maksimum 100 okumalık pil kapasitesi

·        GPRS İnternet erişimi olan tüm SIM kartları kullanılabilir

·        İstek halinde özel antenler kullanılabilir

·        Ebatlar: Y x G x D = 60 x 150 x 100 mm.

Dijital çatlak davranışı analizinde yeni bir boyut

Açıklama	Fiyat €
Çatlak, hava sıcaklığı/nem sensörü de dahil, Rissfox Mini Logger	416,00
Rissfox Mini Logger, sadece çatlak sensörü	366,00
Sürücü yazılımı ve USB arabirim kablosu	63,00
64.000 ölçüm değerine hafıza artışı	55,00
Maksimum 100m sensör kablosuyla (sensörler dahil değil) maksimum 5 çatlak sensörü için Multi Sensor genişletme modülü	567,00
SMS alarm modülü	281,00
Alarm modülü için enerji sağlama modülü	110,00
2 Logger sistemi için uzaktan veri aktarma ve alarm modülü, e-postayla veri aktarımı, SMS ile alarm	668,00
Çatlak sensörü 10mm ölçme alanı, kablo uzunluğu 2 m	155,00
Çatlak sensörü 75mm ölçme alanı, kablo uzunluğu 2 m	302,00
10 m kablo uzunluğu için katma değer	34,00
20 m kablo uzunluğu için katma değer	51,00

Gönderim masrafları ve KDV de dahil, fiyatlar, tarih 01.2014
