tcl-i ● RISSMONITOR^© Típus: TT 1 Standard és TT 1 Plus

tcl-i ● RISSMONITOR^© Típus: TT 1 Standard

Hőtágulási tényező: 7 x 10^-5

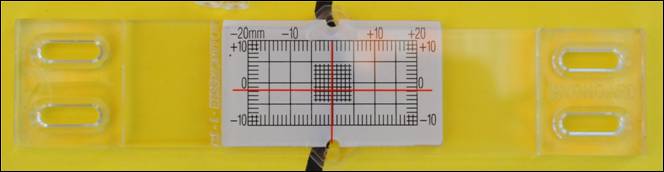

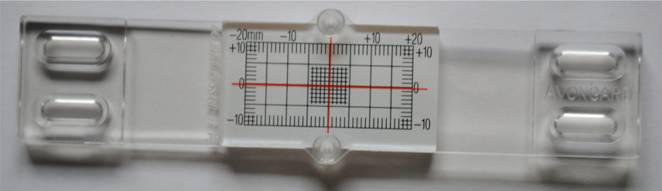

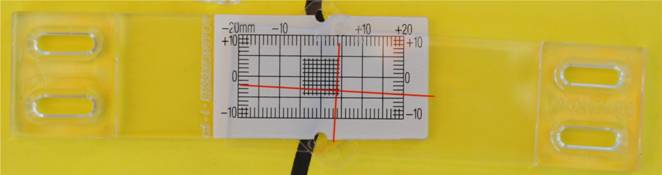

Az egy síkban lejátszódó alakváltozások észlelésére szolgál. A tcl-i ● RISSMONITOR^© TT 1 Standard jelű készülék két egymást átfedő, egymáshoz képest szabadon elmozgó részelemből áll, ahol az alsó egy beosztásos mérőskálával rendelkezik, míg a felső egy szálkereszttel. A tcl-i ● RISSMONITOR^© TT 1 Standard jelű változata a gyári kiszállításnál a nulla-helyzetben rögzítésre került. Ahhoz, hogy működésbe lépjen, okvetlenül szükséges a felszerelés után a peckek eltávolítása. Miután a veleszállított kétkomponenses ragasztóval a készüléket úgy felerősítettük az épületelemre, hogy az a repedést áthidalja, annak mindegyik fele teljesen együtt fog mozogni a maga épületelemével és így a készülék a szálkeresztnek a mérőskálához képest lejátszódott elmozdulásával mutatja az elmozgások mértékét. Ily módon tehát közvetlenül le lehet olvasni a függőleges, a vízszintes és az elfordulási elmozgásokat. A mérőskála kalibrált vonalkái 0,2 mm-es osztásnak felelnek meg, míg a szálkereszt osztása 0,3 mm. Így a leolvasási pontosság 0,2 mm. Ha viszont a tcl-i ● OPTOMETRICS kínálatából igénybe vesszük a mércés nagyítót, úgy a leolvasási pontosság <0,1 mm-re javítható. A leolvasási eredményeket (azaz a szálkereszt helyzetét a mérőskálához képest) a veleszállított jegyzőkönyvező íven kell rögzíteni vagy fényképező géppel lehet felvenni, így lehet dokumentálni az épületrész alakváltozásának előrehaladását. A leolvasási gyakoriság a szakértő elhatározásától függ, s azt hozzá kell igazítani az alakváltozást okozó körülményekhez. Amennyiben a közelben cölöpverés vagy földkitermelés folyik, illetve ha a talajvízszint lesüllyesztése folyik, úgy szükség lehet a naponta többszöri leolvasásra is.

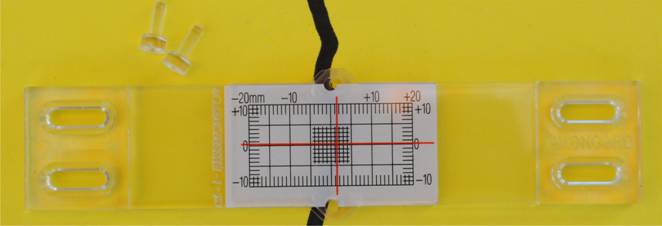

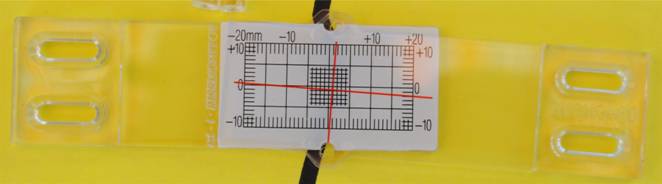

A felerősítés és a nullahelyzet-rögzítés eltávolítása után a tcl-i ● RISSMONITOR^© a

vízszintes,

a függőleges és a

forgásirányú

elmozgásokat minden lehetséges kombinációban méri.

tcl-i ● RISSMONITOR^© Típus: TT 1 Plus

Hőtágulási tényező: 7 x 10^-5

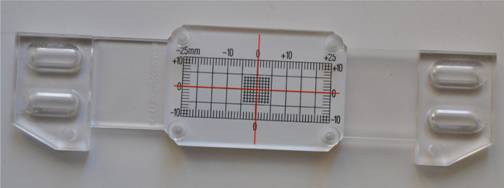

Ennek felerősítése és működése megegyezik a tcl-i ● RISSMONITOR^© Tipus TT 1 Standard készülékével, ugyanakkor ennek a mérési tartománya ± 25 mm és ezt a nulla-helyzetben gyárilag 4 pecek rögzíti. Az alaki változás eredőjének mértékét két mérőpecek és egy digitális finommérce teszi lehetővé, éspedig 0,01 mm felbontással. A felerősítés után okvetlenül el kell távolítani a képen jól látható, a mérőskála négy sarkán található műanyag peckeket.

tcl-i • RISSMONITOR^© TIPUS TT 2 SAROK

tcl-i • RISSMONITOR^© TIPUS TT 2 Sarok

Hőtágulási tényező: 7 x 10^-5

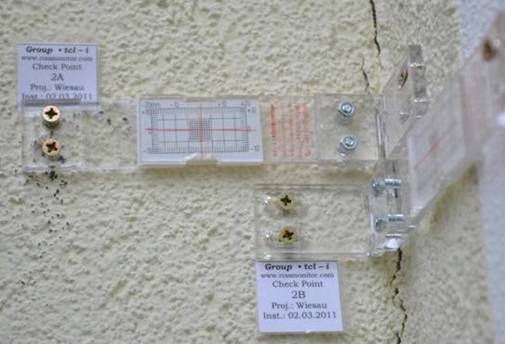

Ezzel a készülékkel az egymással szöget bezáró épületelemek alakváltozása rögzíthető. Az alapelemeit a tcl-i ● RISSMONITOR^© TIPUS TT 1 Standard jelű készülék szolgáltatja, amit kiegészít a tcl-i ● RISSMONITOR^© ADAPTER. A tcl-i • RISSMONITOR^© TIPUS TT 2 Sarok jelű készülék párban, egymással szemben kerül elhelyezésre. Az egyik monitor-készüléknél kerül felcsavarozásra az adapter, éspedig annak a mérőskálával ellátott felére, míg a másik készüléknél az adapter a szálkeresztes félre kerül. Az adapter fokozatmentesen beállítható 67   és 247   között, miáltal a hozzáigazodás az épületalakzat adottságaihoz minden nehézség nélkül lehetséges.

tcl-i ● RISSMONITOR^© ADAPTER

Hőtágulási tényező: 7 x 10^-5

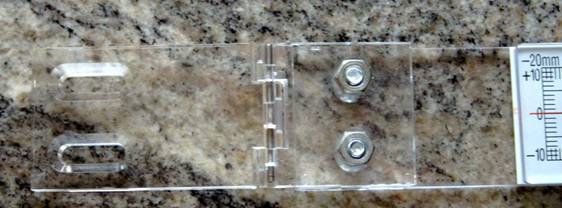

Atcl-i ● RISSMONITOR^© ADAPTER a rögzítéshez szükséges elemekkel együtt kompletten kerül leszállításra. A készülék lehetővé teszi a mérést sarkos helyzetekben is (épületszegleteknél, padlólemez illetve födém és felmenő falazat/épületelem találkozásánál), csakúgy mint olyan helyzetekben, amikor nagyobb felületi egyenetlenségeket kell kiegyenlíteni, pl. törtkő vagy mezei kő falazatok esetében. A tcl-i ● RISSMONITOR^© ADAPTER részegységet egy tcl-i ● RISSMONITOR^© TIPUS TT 1 Standard vagy egy tcl-i ● RISSMONITOR© TIPUS TT 1 Plus készülékre lehet felcsavarozni, mikoris azt kb. 67   és 247   között lehet fokozatmentesen beigazítani/beállítani.

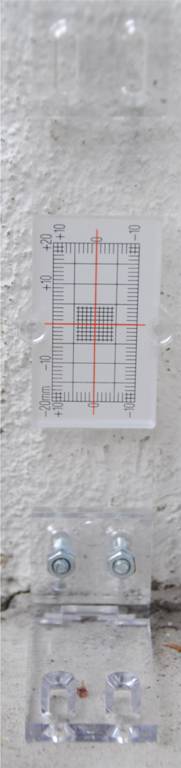

tcl-i ● RISSMONITOR^© TIPUS TT 3 padlólemez/födém

tcl-i ● RISSMONITOR^© TIPUS TT 3 padlólemez/födém jelű készülék

Hőtágulási tényező: 7 x 10^-5

Ezzel lehet megállapítani, hogy emelkedik-e/süllyed-e a padlólemez vagy a födém a felmenő szerkezeti elemekhez képest. A készülék a tcl-i ● RISSMONITOR^© TYP TT 1 Standard és egy olyan tcl-i ● RISSMONITOR^© ADAPTER kombinációja, melyet két csavarral lehet az alapkészülékre felerősíteni.

tcl – i • RISSMONITOR^© TIPUS TT 4 falazat-eltolás

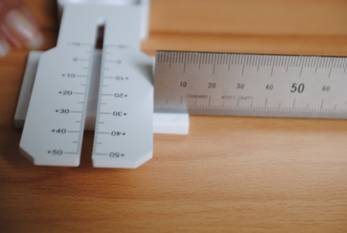

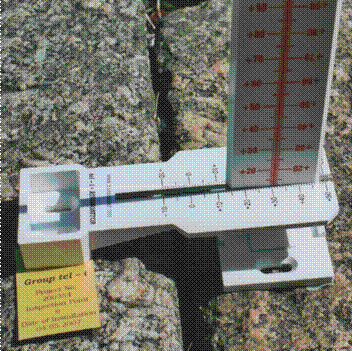

A tcl – i • RISSMONITOR^© TIPUS TT 4 jelű készülék az alábbi mérési tartományokhoz alkalmas: lépcsős ugrás a falazatban: -5 és + 110 mm között; repedés-szélesség: -10 és +50 mm között.

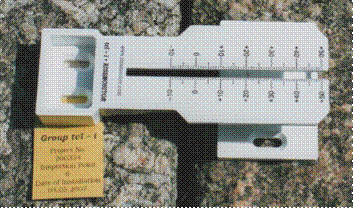

	A tcl – i • RISSMONITOR© TIPUS TT 4 jelű készülék három részből áll: Mérőzsámoly: ezt a visszaugró épületelemen kell kb. 5 mm-nyire a repedés mellett elhelyezni, éspedig úgy, hogy a hosszú lyukak a repedésre merőlegesen álljanak.

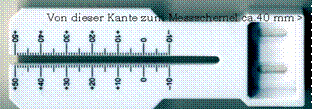

	Mérőlemez: ezt az előreugró épületelemen kell úgy elhelyezni, hogy a hátsó éle kb. 40 mm-nyire legyen a mérőzsámoly hozzánéző élétől, valamint úgy, hogy a mérőlemez a mérőzsámolyon középen és merőlegesen túllógjon.
	Vonalzó: ezt a mutatóélével „-5” keresztül kell vezetni a mérőlemez résén úgy, hogy az a mérőzsámoly vezetőélei között a kimart részével a középen található kidomborodásra teljes felületével ráüljön. Ilyenkor a mérőlemez a vörösszínű skáláján mutatja az elugrás mértékét, míg a vonalzó vörös középvonala a fekete skálához képest mutatja a repedés szélességében beállott változást. A vonalzót a leolvasás után ki kell venni a mérőlemezből és azt a  további leolvasásokhoz egy biztonságos helyen kell őrizni.
	A mérőlemez külső éle és a mérőzsámoly külső éle közötti távolság megmérésével meg lehet állapítani a repedések szélei között lejátszódó (Z-tengelymenti) párhuzamos elmozgásokat is.

.
